光電探測器全面解說：從0開始(1)
在光電探測器開發框架中，光電效應直接控制訊號轉換，檢測靈敏度與量子效率和雜訊抑制成正比。「性能表徵」不僅僅是最終測試步驟——它是一個關鍵的診斷工具，決定了器件設計和訊號雜訊比（SNR）優化。在系統中使用不完整的表徵方法可能會顯著改變性能評估，足以使弱光訊號測量失效或掩蓋來自結構和材料優化的真正改進。本指南重點介紹基礎原理和進階性能表徵，作為設計驗證和品質管制的實用參考。
第一章 引言
1.1 光電探測器的背景與重要性
光電探測器（Optoelectronic Detector，光電檢測器）是現代科技和產業中不可或缺的關鍵組件。其發展與半導體技術的進步密不可分，在過去幾十年裡經歷了巨大的變革。光電探測器的核心原理基於光電效應（Photoelectric Effect），這一現象最早由於1905年提出解釋，為他贏得了1921年的諾貝爾物理學獎。
圖1. 光電效應在光電探測器應用中的歷史與發現。
隨著半導體技術的飛速發展，特別是在20世紀下半葉，光電探測器的性能獲得了顯著提升。從最初的光電管到現代的高靈敏度半導體探測器，其探測靈敏度提高了數個數量級。例如，在可見光波段，現代矽基光電二極體的量子效率可達90%以上。

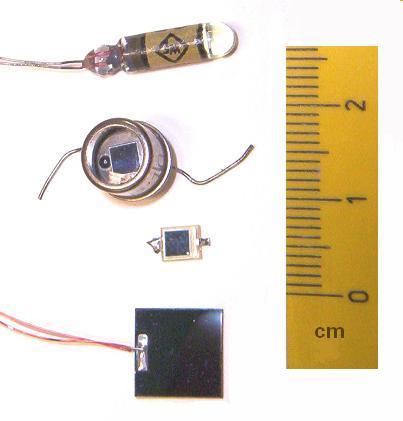

圖2. 現代半導體光電探測器探測靈敏度的顯著提升。
光電探測器在現代科技中的應用廣泛而多樣，是將光訊號轉換為電訊號的關鍵器件，在資訊獲取、傳輸和處理中扮演著不可替代的角色。隨著物聯網（Internet of Things, IoT）、5G通信、自動駕駛等新興技術的發展，對高性能光電探測器的需求日益增長。
1.2 光電探測器的應用領域
光電探測器在眾多領域中發揮著重要作用，應用範圍廣泛而多樣：
- 通信領域：在光纖通信系統中，光電探測器用於接收端將光訊號轉換為電訊號。高速光電探測器是實現高頻寬通信的關鍵組件。
- 生物醫學成像：在螢光顯微鏡、光學相干斷層掃描（OCT）等設備中，高靈敏度的光電探測器能夠捕捉微弱的生物光訊號。例如，在單分子檢測中，雪崩光電二極體（APD）可以探測到單個光子。
- 環境監測：光電探測器在大氣污染監測、氣體檢測等領域發揮重要作用。例如，差分吸收光譜（DOAS）技術使用紫外-可見光譜範圍的光電探測器來檢測大氣中的微量氣體。
- 安防和監控：紅外光電探測器廣泛應用於夜視系統和熱成像設備。
- 科學研究：在天文觀測、粒子物理實驗等領域，超高靈敏度的光電探測器是不可或缺的。
1.3 性能表徵在光電探測器研發中的關鍵作用
性能表徵（Performance Characterization）在光電探測器的研發過程中扮演著至關重要的角色。它是評估探測器性能的手段，也是指導設計最佳化和品質管制的重要工具。透過精確的性能表徵，研究人員能夠深入瞭解器件的工作機制，發現潛在的性能瓶頸，並制定有效的改進策略。
以下部分詳細介紹性能表徵決定器件最佳化的五個關鍵領域：
1. 設計驗證與最佳化
性能表徵允許研究人員驗證設計概念並進行最佳化。例如，透過測量光電探測器的量子效率（QE），可以評估器件對入射光子的響應效率。量子效率定義為：
其中，η為量子效率，h為普朗克常數，ν為光頻率，q為電子電荷，I_ph為光電流，P_in為入射光功率。透過分析量子效率隨波長的變化，研究人員可以最佳化器件的吸收層厚度和表面鈍化製程，以提高特定波長範圍內的響應效率。
2. 雜訊分析與信雜比最佳化
雜訊是限制光電探測器靈敏度的關鍵因素。透過詳細的雜訊表徵，可以識別主要的雜訊來源並採取相應的抑制措施。光電探測器的總雜訊電流可表示為：
其中，i_sh²為散粒雜訊，i_th²為熱雜訊，i_1/f²為1/f雜訊。透過測量雜訊功率頻譜密度，研究人員可以區分不同類型的雜訊貢獻，並針對性地採取措施。例如，最佳化器件結構以減少暗電流可以有效降低散粒雜訊；改進材料品質可以降低1/f雜訊。
探測器的信雜比（SNR）直接影響其檢測能力：
其中，I_s為訊號電流，i_n²為總雜訊電流的均方值。透過提高訊號電流和降低雜訊電流，探測器的SNR可以顯著改善，從而提高其在弱光條件下的探測能力。
3. 響應度和頻寬最佳化
響應度（R）是評估光電探測器將光訊號轉換為電訊號能力的重要參數：
高響應度意味著探測器能夠產生更強的電訊號輸出，有利於後續訊號處理。然而，響應度的提高通常伴隨著探測器頻寬的降低。頻寬與響應時間τ相關：
其中，f_3dB為3dB頻寬。在實際應用中，需要在響應度和頻寬之間找到平衡。例如，在高速光通信系統中，可能需要犧牲一部分響應度來獲得更高的頻寬；而在弱光訊號檢測中，則可能更注重提高響應度。
4. 線性度和動態範圍分析
線性度分析可以確保探測器在廣泛的入射光強下保持線性響應。透過測量探測器的線性動態範圍（LDR），可以評估其在不同光強下的工作性能：
其中，I_max為線性響應的最大光電流，I_min為可檢測的最小光電流（通常由雜訊水平決定）。最佳化LDR可以擴展探測器的應用範圍，使其能夠同時處理強弱訊號。
5. 溫度相依性分析
許多光電探測器的性能參數都具有溫度相依性。例如，擊穿電壓（V_br）的雪崩光電二極體（APD）隨溫度變化遵循以下關係：
其中，α為溫度係數，T_0為參考溫度。透過詳細的溫度相依性分析，可以開發溫度補償策略，如自動增益控制電路，以保持探測器在寬廣溫度範圍內的穩定性能。
結論
性能表徵為光電探測器的開發提供了科學的指導。透過系統的測量和分析，研究人員能夠：
- 驗證理論模型的準確性
- 識別性能瓶頸並制定最佳化策略
- 評估不同設計方案的優劣
- 建立可靠的品質管制標準
在競爭激烈的光電子市場中，精確的性能表徵不僅是提高產品性能的關鍵，也是贏得客戶信任的基礎。隨著應用需求的不斷提高，性能表徵技術也在不斷革新，如導入人工智慧輔助分析等，這將進一步推動光電探測器技術的發展。
現有研究的空白
現有研究仍存在以下空白：
- 缺乏統一的表徵標準：不同研究團隊採用的測試方法和條件往往不一致，導致結果難以直接比較。
- 高速探測器的表徵技術有限：隨著通信速率不斷提高，現有的表徵方法難以滿足超高速（>100 GHz）探測器的測試需求。
- 多參數協同最佳化策略不足：大多數研究側重於單一參數最佳化，缺乏對多個關鍵參數（如響應度、頻寬、雜訊）的協同最佳化方法。
- 人工智慧在表徵中的應用研究不足：雖然AI技術在材料設計中已有應用，但在探測器表徵和性能預測方面的研究仍較少。
- 新型探測結構的表徵方法有待開發：柔性探測器、三維集成探測器等新型結構對表徵技術提出了新的挑戰。
